Esp32 MD5 設定與查詢方法

-



如何開啟或關閉MD5:

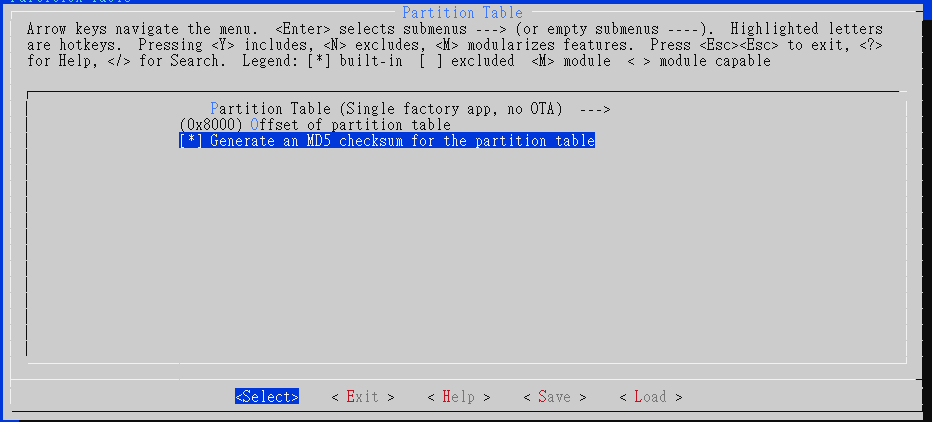

打開menuconfig->Partition Table:

可以看到預設已經有打開MD5 checksum


Build code

按一般流程進行build code。

打開 partition-table.bin

位置在專案資料夾內build/partition_table/，會有一個partition-table.bin，用可看二進制的工具打開，可以看到正常的partition table後面會多一串32 bytes的數據:

所以 MD5就是: F4AD4F4538564B5D7435B62C75B69524



Menuconfig關閉MD5:

在menuconfig中關閉MD5，build後再開啟partition table，可以看到:

後面沒有MD5的資料。
