ATMEL start address 設定

-



有一些專案加上bootloader後，專案的start address會偏移，如果想要對此專案進行測試，還是需要將build好的hex用bootloader進行燒錄，有點麻煩。

所以如果將Start address進行修改 取消掉bootloader就方便多了

一個有bootloader的專案，build後可以看到bootloader部分的起始address為0x100000:

而主專案的start address為0x106000:

所以要用開發版做測試的話，需要燒bootcode以及燒主專案，不是很方便，透過修改Start address來進行測試會更方便，修改步驟如下:

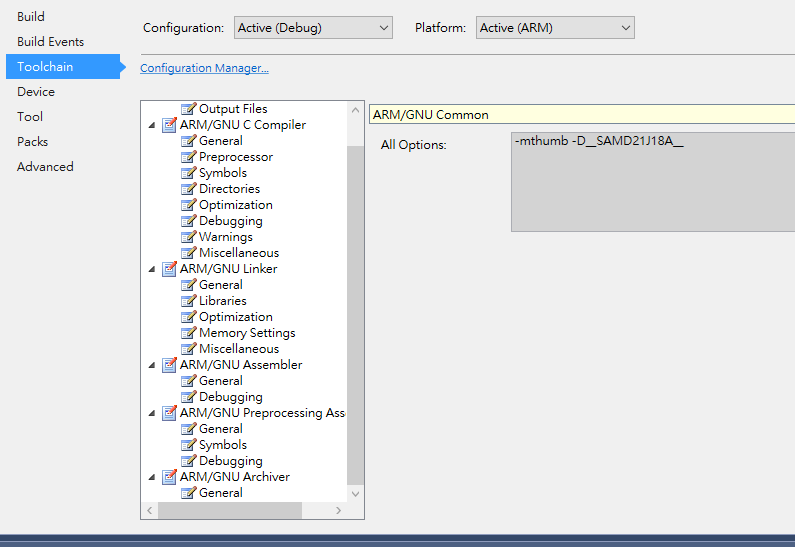

project->propertiex->Toolchain :

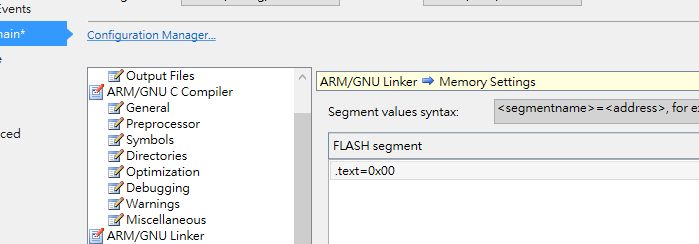

接著左邊找到ARM/GNU Linker->Memory Settings，接著新增

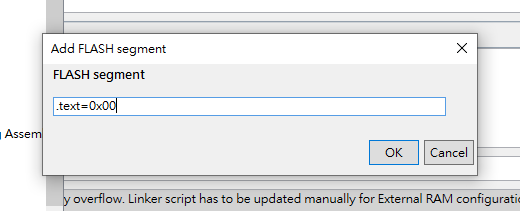

.text=0x000


接著可以看到 start address已經修改
