[Ubuntu] eclipse 開始第一個專案

-

接下來紀錄一下，在Ubuntu環境下用eclipse如何新增與Build一個專案：


1.開啟eclipse


2.eclipse會詢問workspace，沒特殊需求就預設吧



3.新增一個專案，File->New->C/C++ Project->選擇C Managed Build



4.選擇empty project   LinuxGCC

由於目前在Ubuntu上開發與執行，所以選Linux GCC  ,如果此專案市要在embedded linux上執行，要選擇Cross GCC  之後在講解


5.Finish ，可以看到左側的Project Explorer中出現HelloWorld的專案

這邊要注意一下，專案中的includes點開，裡面是否有gnu，如果沒有表示你還沒有裝GCC

這樣會無法進行編譯，GCC安裝參考這篇



6.新增一個.c，右鍵->New->Source File->取名main.c




7.在main.c中心曾簡單的程式
8.Build,右鍵->Build Project

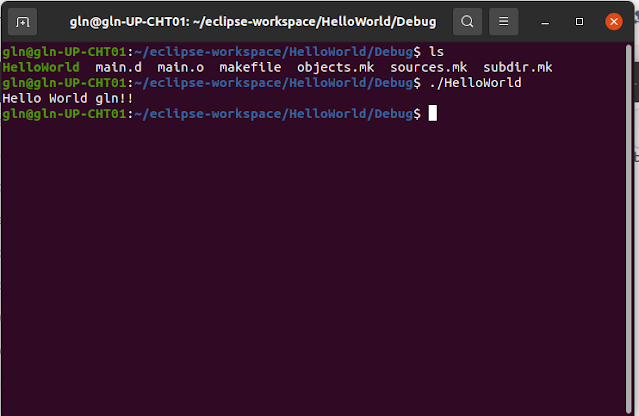

9.用terminal打開專案位置/Debug ，執行HelloWorld
