STM32 - ST-LINK Utility 製作完整的hex檔或bin檔步驟

-

量產或是可以用ST-LINK燒錄boot+AP code，必須要將boot code與AP code合併在一起，最快的方法就是用ST-LINK Utility 這個工具來輔助


bootloader升級完APcode後按照下面步驟


打開

點擊 connect to the target

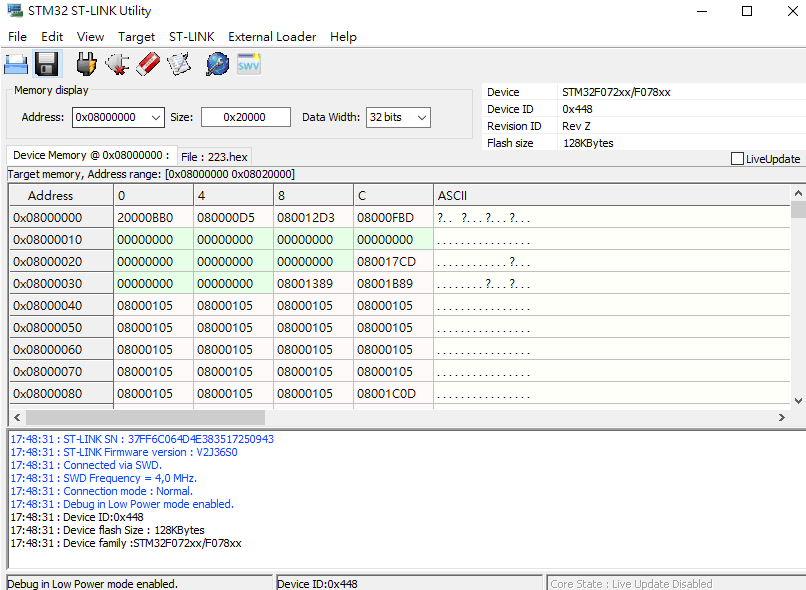

可以看到，flash內的address有資料


點save the displayed content a Binary File


---

選擇路徑跟檔案名稱:

可以選擇各種格式

這樣即可完成



--
