Atmel IDE 新增已存在資料夾內的方法

-

做個筆記


比如說我在drivers中已經有新增WDT的資料夾，不過打開Solution Explorer不會看到資料夾:


新增方法:

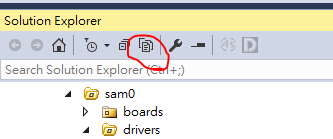

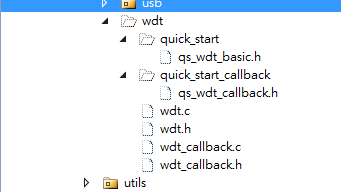

點擊Show All Files，會看到虛線的資料夾:


Include in Project:


完成:
