[Ubuntu] 在VirtualBox中使用 comport ( 序列埠 )

-
最近在使用新的esp8266 RTOS SDK
在Ubuntu下使用，花了點時間研究怎麼在VirtualBox掛載的Ubuntu下使用:



  • 打開設定



-連接埠號，去裝置管理員內確認
-模式選擇"主機裝置"
-路徑打上根埠號一樣字



  • 左邊選擇系統


   -打勾 "啟用I/O APIC"



  • 啟動Ubuntu

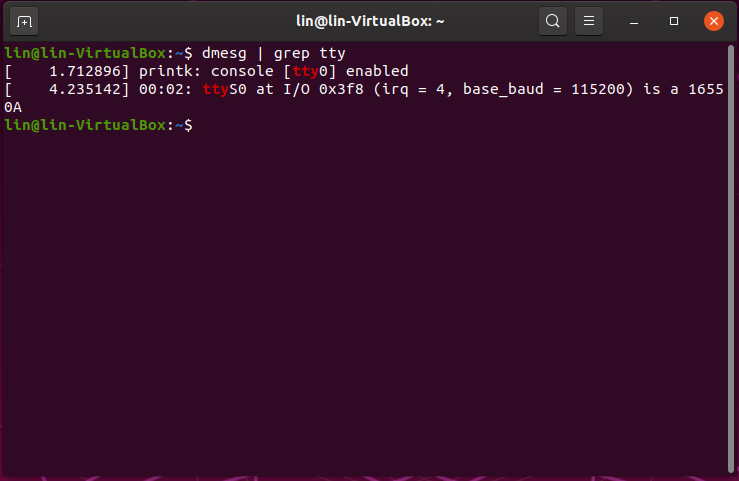

-打開terminal  輸入  dmesg | grep tty

-可以看到ttyS0

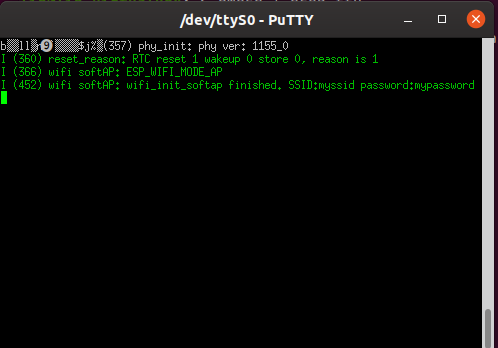

  • 打開putty



        -設定鮑率
  • 完成














  • 補充:

-如果出現


或是

/dev/ttyUSB0 permission denied


--方法只要調整權限就可以了
  -sudo chmod 777 /dev/ttyS0
